Многоканальный сигнализатор аммиака «СИГМА-03»
Газоанализатор универсальный многоканальный взрывозащищенный «СИГМА-03» выполнен согласно новым правилам безопасной эксплуатации холодильных установок ПБ-09-595-03 (Глава 7) и предназначен для измерения довзрывных концентраций паров аммиака в воздухе рабочей зоны. Газоанализатор может применяться для измерений концентраций аммиака и подачи аварийной сигнализации при превышении заданного уровня его концентрации в атмосфере взрывоопасных зон производственных помещений классов В-I, В-Iа и наружных установок класса В-Iг (по классификации ПУЭ, гл. 7.3, изд. 2000 г.).
- Применен новый избирательный способ измерения, благодаря которому не происходит ложных срабатываний на посторонние вещества, которые могут находиться вместе с аммиаком.
- Цифровая индикация результатов измерения.
- Удобная микропроцессорная система сбора данных.
- Помехозащищенность.
- Взрывозащищенность. Вид взрывозащиты 1ExibdIIT4 или 1ExibIIT4 в зависимости от типа датчика.
- Прибор дополнен цифровым интерфейсом RS485 для передачи результатов измерений на центральный компьютер с возможностью документирования результатов измерений и создания разветвленной информационной измерительной системы, включающей в себя до 32 информационных блоков и до 256 датчиков.
- Датчики прибора выполнены в соответствии с промышленным стандартом 4-20 мА и могут применяться самостоятельно или в составе любых измерительных систем, использующих промышленный стандарт 4-20 мА.
- Поверке полежат только датчики, что позволяет не выводить из эксплуатации при поверке весь прибор целиком.
- Измерительные каналы прибора стали идентичными, настроенными на подключение любого датчика. Все датчики одного типа теперь взаимозаменяемы;
- В приборе маломощные герконовые реле заменены на силовые, контакты которых допускают подсоединение к силовым цепям переменного и постоянного тока с напряжением до 280 В и током до 3 А.
Технические характеристики и состав изделия

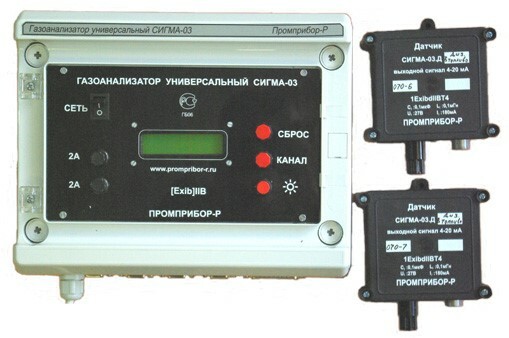

Газоанализатор состоит из информационного блока СИГМА-03.ИПК и 8 датчиков аммиака типа СИГМА-03.ДП.
Для измерения концентрации паров аммиака в атмосфере применяются датчики типа СИГМА-03.ДП с полупроводниковыми сенсорами.
Для измерения концентрации паров аммиака в атмосфере применяются датчики типа СИГМА-03.ДП с полупроводниковыми сенсорами.
| Пределы измерения концентрации аммиака, мг/м3 | 0…1000 |
| Основная относительная погрешность, % | 20 |
| Три порога сигнализации, мг/м3 | 20, 60 и 500 |
| Выходной сигнал датчиков, мА | 4-20 |
| Ток потребляемый датчиком, не более, А | 0,06 |
| Напряжение постоянного тока, В | 24±1 |
| Габаритные размеры датчика, не более, мм | 92х128х48 |
| Габаритные размеры информационного блока, не более, мм | 275х252х140 |
| Масса информационного блока, не более, кг | 3,5 |
| Рабочий диапазон температуры окружающей среды, °С | -40 … +40 |
| Относительная влажность воздуха, % | 30 ... 95 |
| Средний срок службы полупроводниковых сенсоров, лет | 5 |
| Трехпроводная линия связи на расстояние до, м | 1000 |
